直流高压电源

2016-03-23

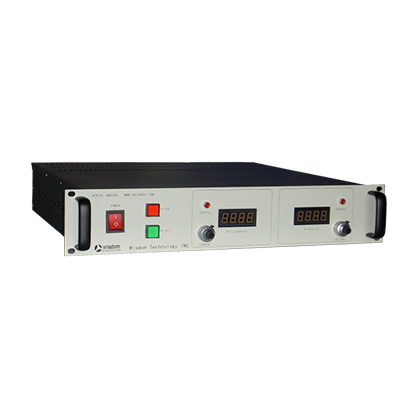

　　UM02系列直流高压电源 100W～600W 300V～120KV
　　　 主要功能
　　　 恒流、恒压功能
　　　 过压、过流和输出短路保护
　　　 电压和电流调节功能
　　　 可远程控制、检测电压电流，开关机等
　　　 安全的操作功能
　　　 应用
　　UM02系列直流高压电源不仅提供高压输出，还提供完整的控制信号和多种辅助功能，从而满足各种实际应用的需要。它可以输出稳定的小纹波电压和电流，其中主要应用于静电喷涂、静电除尘、静电纺丝、x射线管、高压电容充电、科学实验等等。
　　　 可选参数

输出电压（KV）	100W~200W		200W~400W		400W~600W
	输出电流（mA）	型号	输出电流（mA）	型号	输出电流（mA）	型号
0~0.3	0～666.7	UM0201P0.3	0～1333.3	UM0202P0.3	0～2000	UM0203P0.3
0~1	0～200	UM0201P1	0～400	UM0202P1	0～600	UM0203P1
0~4.5	0～44.4	UM0201P4.5	0～88.9	UM0202P4.5	0～133.3	UM0203P4.5
0~6.5	0～30.8	UM0201P6.5	0～61.5	UM0202P6.5	0～92.3	UM0203P6.5
0~10	0～20	UM0201P10	0～40	UM0202P10	0～60	UM0203P10
0~15	0～13.3	UM0201P15	0～26.7	UM0202P15	0～40	UM0203P15
0~20	0～10	UM0201P20	0～20	UM0202P20	0～30	UM0203P20
0~30	0～6.7	UM0201P30	0～13.3	UM0202P30	0～20	UM0203P30
0~50	0～4	UM0201P50	0～8	UM0202P50	0～12	UM0203P50
0~65	0～3.1	UM0201P65	0～6.2	UM0202P65	0～9.2	UM0203P65
0~80	0～2.5	UM0201P80	0～3	UM0202P80	-	-
0~100	-	-	-	-	-	-
0~110	-	-	-	-	-	-
0~120	-	-	-	-	-	-

　　注：用户在订购时请在型号中标明正负高压，例如UM0201P65其中P代表正高压，N则代表负高压。
　　　 规格说明
　　输入　　　 AC 110V/220V ±10%　 50~60Hz
　　电压控制
　　电源面板：电源面板自带的多圈电位器可将输出电压
　　设置在0～最高电压。
　　远程控制：外部0～10V的控制信号可将输出电压设置
　　在0～最高电压。
　　电流控制
　　电源面板：电源面板自带的多圈电位器可将电子束电流设置在0～最高电流。
　　远程控制：外部0～10V的控制信号可
　　将电子束电流设置在0～最高电流。
　　环境温度
　　工作时0～50℃
　　储存时-20℃到+80℃
　　远程指示
　　JP1包含了0~10V的电压和电流指示信号，精度为1%，可接各种数字表或指针表。JP1引脚功能见表1。
　　远程控制信号　
　　通过后面板上的JP1-11、25实现远程调节输出电压和电
　　流。在远程控制的情况下0～10V代表0～最大输出。
　　保护
　　机内具有常规的过热、过压、过流、拉弧、短路、输出电
　　压超过额定值等保护功能，可及时的保护用户设备和高压
　　电源不受损坏。
　　纹波电压　　　 峰峰值0.25%
　　电压／电流调整率 相对负载：±0.01%
　　相对输入：±0.01%
　　温度系数　　　 　 0.01%/ ℃
　　稳定度　　　　 　 开机半小时后每8小时小于0.1 %
　　　 可选项
　　NX　 非标准缓启动
　　ATS　 可变测量比
　　ELOC 加长的高压输出电缆（单位：米）
　　　 机箱尺寸 (mm)
　　482.6 x 440 x 86.6
